深入了解浮點數 IEEE 754 Lawrence 5/13/2021 IEEE 754
深入了解浮點數 Chapter 0. 引言 - 奇怪的浮點數運算 首先,先以 python 的浮點數運算來個小小開場吧
print ( f"0.1 + 0.7 = { 0.1 + 0.7 } " )
print ( f"0.1 + 0.2 = { 0.1 + 0.2 } " )
1 2
1 2
0.1 + 0.7 = 0.7999999999999999
0.1 + 0.2 = 0.30000000000000004
1 2
1 2
為什麼會跟我們想的有點落差呢 ? 這邊先破題一下,原因是因為我們在電腦裡面 只有有限位元(32 bits 或 64 bits)去表示數字,在浮點數的儲存與計算時會捨去一些精度,造成計算的誤差 ,接下來就來介紹浮點數的辣些事情😀

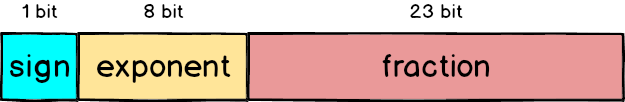

1.1 IEEE 754 格式介紹

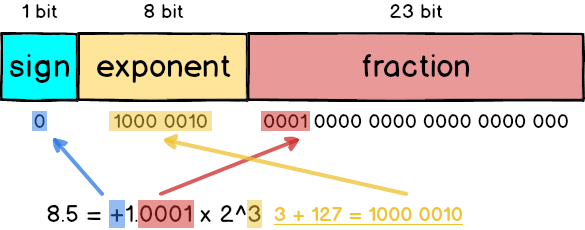

sign:最左側的 1 bit 代表正負號,正數的話 sign 就為 0,反之則是 1 exponent:中間的 8 bit 代表正規化後的次方數,採用的是 超127 格式,也就是 3 還要加上 127 = 130 fraction:最右側的 23 bit 放的是小數部分,以 1.0001 來說就是去掉 1. 之後的 0001 例如要表示 8.5 的話
另外,以 0.1為例的話,來看看我畫的美麗的流程吧😀
兩點再次注意
IEEE 754 存放指數位(Exponent)時,會 把指數做 + 127 bias 的動作 存放小數位(fraction or mantissa)時,不會存最前面的 1,為了多存一位精度,但要換算回原來的數時要記得加回來 1.2 程式碼範例 接下來就來兩個例子,首先來個簡單的 1.0
import bitstring
f1 = bitstring. BitArray( float = 1.0 , length= 32 )
sign = f1. bin [ 0 ]
exp = f1. bin [ 1 : 9 ]
frac = f1. bin [ 9 : ]
print ( sign, exp, frac)
1 2 3 4 5 6
1 2 3 4 5 6
0 01111111 00000000000000000000000
1
1
可以想像的到,因為 1.0 = 2 0 1.0 = 2^{0} 1.0 = 2 0 ,所以 0 + 127 ( b i a s ) = 127 = 0111111 1 2 0 + 127(bias)= 127 = 01111111_{2} 0 + 127 ( bia s ) = 127 = 0111111 1 2
接下來是比較困難的 0.1了,我們要來 逆推
frac = "10011001100110011001101"
value = 0
start = 1
for bit in frac:
value += int ( bit) * 0.5 ** start
start += 1
print ( f"fraction : { value + 1 } " )
print ( f"Value actually stored in float : { ( value + 1 ) * 2 ** ( 123 - 127 ) } " )
1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9
fraction : 1.600000023841858
Value actually stored in float : 0.10000000149011612
1 2
1 2
回推過程如下
因為前面所看到,0.1 的IEEE 754 指數位為 0111101 1 2 = 123 = 127 + ( − 4 ) 01111011_{2} = 123 = 127 + (-4) 0111101 1 2 = 123 = 127 + ( − 4 ) ,推得 -4 是原來的指數 再來因為我們在儲存fraction欄位時把最前面的 1 給捨去為了儲存多一位的精度,所以推回來時要再加回來
因此 f r a c t i o n = 1 10 + 1001100110011001100110 1 2 = 1 10 + 0.60000002384185 8 10 fraction = 1_{10} + 10011001100110011001101_{2} = 1_{10} + 0.600000023841858_{10} f r a c t i o n = 1 10 + 1001100110011001100110 1 2 = 1 10 + 0.60000002384185 8 10 最後我們實際上所儲存的 32 bits的 0.1 就是 1.600000023841858 × 2 − 4 = 0.10000000149011612 1.600000023841858\times2^{-4}=0.10000000149011612 1.600000023841858 × 2 − 4 = 0.10000000149011612 因此,與我們理想中的 0.1 真的有些誤差,誤差出現的地方是將十進制轉成二進制時,我們只有有限的bits表示浮點數,而在 C 語言的 printf 預設顯示精度是6位數,所以你printf 0.1時會是 0.100000
好,介紹完浮點數的誤差來源後,就來解惑一下 為什麼 IEEE 754 指數要 +127 bias
Question 1: 為什麼 IEEE 754 指數要 +127 bias ?
根據 IEEE 754 Wiki (opens new window)
採用指數的實際值加上固定的偏移值的辦法表示浮點數的指數,好處是可以用長度為e個位元的無符號整數來表示所有的指數取值,這使得兩個浮點數的指數大小的比較更為容易,實際上可以按照字典次序比較兩個浮點表示的大小。
關鍵是在於無符號整數(unsigned int),+127 相當把全部的數字做一個平移,全部變成正數,就很好做比較了,反過來說,試想原本沒有加 127, 如果指數有正有負,是 sined bits,如果當成 unsigned int 來比較指數位 8 bits, 負的首位元是 1 一定比正的大,我們想要floating points 比較時直接當作 unsigned int 比較,因此原本 -126(Question 2) ~ +127,變成 1 (最小的正規數) ~ 254(最大的正規數)
Question 2: 為何最小指數次方 -126 ?
因為如果指數欄位 8 個 bits 全都是 0, 代表非正規化數,所以正規化 exponent 是從 00000001 開始,扣掉 127 = -126
1.3 結論 誤差來源 : 浮點數十進制轉二進制,且只有有限欄位表示 浮點數欄位為了多一位精度,儲存時把最前面的 1 捨去,之後換算時要加回來 指數欄位 + 127 : 比較兩個浮點數大小時,為了方便直接比較指數位,把全部數字做平移變成 unsigned int,是一個高端的手法😎 Chapter 2. 實作 ! 浮點數的轉換程式 2.1 浮點數轉成 IEEE 754 格式 def float_2_IEEE754 ( float_num) :
bit_pattern = bitstring. BitArray( float = float_num, length= 32 )
sign = bit_pattern. bin [ 0 ]
exp = bit_pattern. bin [ 1 : 9 ]
frac = bit_pattern. bin [ 9 : ]
print ( f"Float number: { float_num} " , sign, exp, frac,
f"Actually stored Value = { bit_pattern. float } " )
float_2_IEEE754( 0.1 )
float_2_IEEE754( 0.2 )
float_2_IEEE754( 0.3 )
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
Float number: 0.1 0 01111011 10011001100110011001101 Actually stored Value = 0.10000000149011612
Float number: 0.2 0 01111100 10011001100110011001101 Actually stored Value = 0.20000000298023224
Float number: 0.3 0 01111101 00110011001100110011010 Actually stored Value = 0.30000001192092896
1 2 3
1 2 3
當然,這裡也有 C 語言的實作方法,就是使用到我們不常用的 union
,可以讓我們的快速得到該欄位的值。這裡要注意的是結構體的宣告,因為我們現在電腦大部分是 "little-endian",所以在宣告欄位時要注意欄位順序!
# include <stdio.h>
typedef union Float32 {
struct {
unsigned fraction : 23 ;
unsigned exponent : 8 ;
unsigned sign : 1 ;
} ;
float num;
} Float32;
void print_binary ( unsigned int number)
{
if ( number >> 1 ) {
print_binary ( number >> 1 ) ;
}
putc ( ( number & 1 ) ? '1' : '0' , stdout ) ;
}
int main ( )
{
Float32 a;
a. num = 0.1 ;
printf ( "sign: " ) ; print_binary ( a. sign) ; printf ( " " ) ;
printf ( "exponent: " ) ; print_binary ( a. exponent) ; printf ( " " ) ;
printf ( "fraction: " ) ; print_binary ( a. fraction) ; printf ( " \n" ) ;
return 0 ;
}
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
sign: 0 exponent: 01111011 fraction: 10011001100110011001101
1
1
2.2 IEEE 754 格式轉成浮點數 def bit_2_float ( bit_string) :
sign = bit_string[ 0 ]
exp = bit_string[ 1 : 9 ]
frac = bit_string[ 9 : ]
power = int ( exp, 2 ) - 127
value = 0
start = 1
for bit in frac:
value += int ( bit) * 0.5 ** start
start += 1
return ( 1 + value) * 2 ** power
test_bitstr = "00111110100110011001100110011010"
bit_2_float( test_bitstr)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
2.3 多一些些觀察 ± 0.0 , ± 1.0 \pm 0.0, \pm1.0 ± 0.0 , ± 1.0
float_2_IEEE754( + 0.0 )
float_2_IEEE754( - 0.0 )
float_2_IEEE754( + 1.0 )
float_2_IEEE754( - 1.0 )
1 2 3 4
1 2 3 4
Float number: 0.0 0 00000000 00000000000000000000000 Actually stored Value = 0.0
Float number: -0.0 1 00000000 00000000000000000000000 Actually stored Value = -0.0
Float number: 1.0 0 01111111 00000000000000000000000 Actually stored Value = 1.0
Float number: -1.0 1 01111111 00000000000000000000000 Actually stored Value = -1.0
1 2 3 4
1 2 3 4
N a n , i n f Nan, inf N an , in f import numpy as np
float_2_IEEE754( np. nan)
float_2_IEEE754( np. inf)
1 2 3
1 2 3
Float number: nan 0 11111111 10000000000000000000000 Actually stored Value = nan
Float number: inf 0 11111111 00000000000000000000000 Actually stored Value = inf
1 2
1 2
not a number (nan) : 指數全為 1 而分數不等於 0,而且 nan != nan infinity : 指數全為 1 而 分數等於 0 Chapter 3. 32 bits 浮點數的安全範圍 3.1 浮點數安全範圍 先以 123456789 這個數字拉開序幕吧 🙂
float_2_IEEE754( 123456789 )
1
1
Float number: 123456789 0 10011001 11010110111100110100011 Actually stored Value = 123456792.0
1
1
在指定 32 bits 浮點數為 123456789 時,可看到實際儲存不是123456789,而是123456792,為什麼 ?
首先我們試著把 123456789 轉成二進制
test_str = bin ( 123456789 ) [ 2 : ]
print ( test_str, ", length is" , len ( test_str) )
1 2
1 2
111010110111100110100010101 , length is 27
1
1
我們得到二進制,接下來就如 1.1 那邊的流程轉成 IEEE 754
12345678 9 10 = 11101011011110011010001010 1 2 = 1.1101011011110011010001010 1 2 × 2 26 123456789_{10}
= 111010110111100110100010101_{2}\\
= 1.11010110111100110100010101_{2}\times2^{26}
12345678 9 10 = 11101011011110011010001010 1 2 = 1.1101011011110011010001010 1 2 × 2 26
這時候就會發現一個問題,1 後面有 26 位數,但是我們的 IEEE 754 只允許 23 個 bits。那就只好 捨去3 bits 精度
繼續推導,由上已知
sign = 0 exp = 26 + 127 = 153 ( 10011001 ) frac = 7043491 ( 11010110111100110100010 ) 所以 123456789 123456789 123456789 在IEEE 754 表示為 01001100111010110111100110100011 0 10011001 11010110111100110100011 01001100111010110111100110100011 ,然而因為我們 剛剛因為位元數的限制,捨去精度
所以當把這個 bitstring 轉回原數值時
bit_2_float( "01001100111010110111100110100011" )
1
1
可以看到,由於向上捨入 3 bits,造成一些精度被丟失,所以無法正確儲存 123456789
Questions: 如果你觀察到的話,因為精度的捨去,我們浮點數其實是離散的,雖然在安全範圍內是連續的,但是安全範圍外卻是離散的,那安全範圍是 ?
只要能在 23 bits 內表示的話 ( fraction 23 bits ),那就不會被捨入而丟失精度,因此,單精度安全範圍內最大整數是後面 23 bits 全 1 ( 8388607 ),
1.11111111111111111111111 × 2 23 = 16777215 1.11111111111111111111111\times2^{23} = 16777215 1.11111111111111111111111 × 2 23 = 16777215
int ( '1' * ( 23 + 1 ) , 2 )
1
1
只要小於等於 16777215 16777215 16777215 整數範圍內,都是連續的,接下來都是離散的,請看例子
for i in range ( 10 ) :
value = 16777212 + i
bit_pattern = bitstring. BitArray( float = value, length= 32 )
store_value = bit_2_float( bit_pattern. bin )
print ( value, ":" , store_value)
1 2 3 4 5
1 2 3 4 5
16777212 : 16777212.0
16777213 : 16777213.0
16777214 : 16777214.0
16777215 : 16777215.0
16777216 : 16777216.0 <--- 開始發散
16777217 : 16777216.0
16777218 : 16777218.0
16777219 : 16777220.0
16777220 : 16777220.0
16777221 : 16777220.0
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
可以看到從 16777216 就開始逐漸發散 !
浮點數真是要處處小心精度陷阱,是吧?🤣
3.2 浮點數的密度 - 看圖說故事 這裡來展現幾張圖
上圖可以看到,浮點數隨著超過安全距離越多,越加發散,表示浮點數並非均勻分布的,數值越小,浮點數越多(下一章非正規浮點數可以看到)
上圖可以看到,橫軸是指數,縱軸是浮點數值,隨著指數越大,數值也跟著越大,同時也更加離散
我們也可以動手用 python 畫畫看
import seaborn as sns
significand_bits = 4
expon_max, expon_min = 4 , - 3
fp_numbers = [ ]
for sign_bit in [ 1 , 0 ] :
for exp in range ( expon_min, expon_max + 1 ) :
for bits in range ( 0 , 2 ** significand_bits) :
significand = ( - 1 ) ** ( sign_bit) * ( 1 + bits / 2 ** significand_bits ) * 2 ** exp
fp_numbers. append( significand)
fp_numbers = np. array( fp_numbers)
sns. set ( )
plt. plot( fp_numbers, np. ones_like( fp_numbers) , "x" )
plt. show( )
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Chapter 4. 非正規(Denormalized)浮點數
來段非正規浮點數的自介
如果浮點數的指數部分的 編碼值是0,分數部分非零,那麼這個浮點數將被稱為非正規形式的浮點數 一般是某個數字相當接近零時才會使用非正規格式來表示。 IEEE 754標準規定:非正規的浮點數的指數偏移值比正規形式的浮點數的指數偏移值小1。 漸進式下溢位(gradual underflow) 用來解決填補絕對值意義下最小正規數與零的距離。(舉例說,正數下,最大的非規格數等於最小的規格數。而一個浮點數編碼中,如果exponent=0,且尾數部分不為零,那麼就按照非正規浮點數來解析) 介紹完了,是不是似懂非懂哈哈🤣,簡單來說,我們必須使用非正規化浮點數,使最小的正規數與 0 的距離可以更平滑,達到漸進式下溢位,而在漸進0的過程中,我們使用非正規化浮點數,又可以儲存更小的數 。
首先,先來看正規化浮點數的最大值與最小值
float_2_IEEE754( 2 ** - 126 )
max_normal_float = bit_2_float( "01111111011111111111111111111111" )
float_2_IEEE754( max_normal_float)
1 2 3 4 5 6
1 2 3 4 5 6
Float number: 1.1754943508222875e-38 0 00000001 00000000000000000000000 Actually stored Value = 1.1754943508222875e-38
Float number: 3.4028234663852886e+38 0 11111110 11111111111111111111111 Actually stored Value = 3.4028234663852886e+38
1 2
1 2
為什麼最小是 2 − 126 2^{-126} 2 − 126 ? 因為 指數域 0000000 1 2 00000001_{2} 0000000 1 2 不能再往下降了,全部都是 0 的話就是非正規化浮點數
因此小於 1.1754943508222875 e − 38 1.1754943508222875e^{-38} 1.1754943508222875 e − 38 為 underflow 為什麼最大是 0111111101111111111111111111111 1 2 0 11111110 11111111111111111111111_{2} 0111111101111111111111111111111 1 2 ? 因為指數域不能再上升了,指數域全部都是 1 ,小數域全0 就是IEEE 754的無限大
因此大於 3.4028234663852886 e 38 3.4028234663852886e^{38} 3.4028234663852886 e 38 為 overflow 再來看為什麼要提到 平滑 ,這裡問題也可以參考這篇問答 (opens new window)
我們再來看最小及次小的正規化浮點數
最小的正號正規浮點數 :
Exp = 00000001, Frac = 00000000000000000000000 ---> 2 − 126 2^{-126} 2 − 126
次小的正號正規浮點數 :
Exp = 00000001, Frac = 00000000000000000000001
2 − 126 × ( 1 + 2 − 23 ) = 2 − 126 + 2 − 149 2^{-126}\times (1+ 2 ^{-23}) = 2^{-126} + 2^{-149}
2 − 126 × ( 1 + 2 − 23 ) = 2 − 126 + 2 − 149
所以最小和次小相差 2 − 149 2^{-149} 2 − 149 ,然而如果今天沒有非正規化浮點數的加入,最小的正的正規化數跟 0 相差 2 − 126 2^{-126} 2 − 126 ,掉下去的距離突然距離差了 2 23 2^{23} 2 23 ,有沒有更優雅的作法 ?
答案是,非正規浮點數的加入,可以使最小的正規化浮點數不會 急遽 降低,會平滑的降下去
浮點數 sign exponent fraction 值 次小正規化 0 00000001 00000000000000000000001 ( 1 + 2 − 23 ) × 2 − 126 = 2 − 126 + 2 − 149 (1+ 2 ^{-23}) \times 2^{-126} = 2^{-126} + 2^{-149} ( 1 + 2 − 23 ) × 2 − 126 = 2 − 126 + 2 − 149 最小正規化 0 00000001 00000000000000000000000 2 − 126 2^{-126} 2 − 126 最大非正規化 0 00000000 11111111111111111111111 ( 1 − 2 − 23 ) × 2 − 126 = 2 − 126 − 2 − 149 (1 - 2^{-23}) \times 2^{-126} = 2^{-126} - 2^{-149} ( 1 − 2 − 23 ) × 2 − 126 = 2 − 126 − 2 − 149 最小非正規化 0 00000000 00000000000000000000001 2 − 149 2^{-149} 2 − 149
你可以發現現在每個數都是相差 2 − 149 2^{-149} 2 − 149 ,不論是
次小正規數 跟 最小正規數 最小正規數 跟 最大非正規化 最小非正規化 跟 0 這種優美的解決方法,真的是數學之美!😉
Chapter 5. IEEE 754 總結 F = ( − 1 ) S ∗ 2 ( E − 127 ) ∗ ( 1 + M 2 23 ) F=(-1)^{S} * 2^{(E-127)}* (1 + \frac{M}{2^{23}}) F = ( − 1 ) S ∗ 2 ( E − 127 ) ∗ ( 1 + 2 23 M ) +127 bias 是為了方便直接從 bit string 比較浮點數大小 浮點數在安全範圍內是連續的,超出安全範圍外會發散 浮點數不是均勻分布,數值越小浮點數越多 非正規浮點數的引進優美的解決了最小正規化正浮點數到 0 的距離突然下降的窘境 最後,引進一張漂亮的圖
說明一下 本圖是 Z 字型增加的 ,綠色(0)接藍色(非正規化浮點數)再接紫色(最小正規化浮點數),值逐漸上升,依此類推
